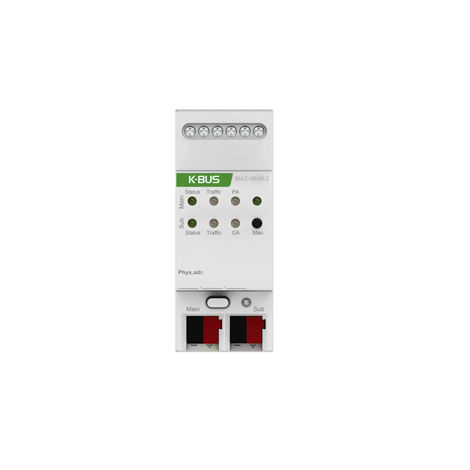

KNX线路耦合器 K-BUS

DIN导轨

耦合器在两根独立的 KNX 总线之间提供一个数据连接，同时对各总线之间也起到一个电气隔离的作 用，使得一条总线能进行局部操作。 耦合器能用作线耦合器，干线耦合器或线路中继器，也可以用在一个现有的 KNX 网络或一个新的 KNX 网络中。耦合器提供了一个过滤表，所有存在于过滤表中的组报文，它们将按路线传送，否则被阻止，从 而减少总线负荷。过滤表由 ETS 软件工具根据调试系统自动生成。 电 源 主线：21-30V DC，为线耦合器提供工作电 支线：21-30V DC 总线电流 主线：<10mA/30V DC，支线：<5mA/30V DC 总线功耗 主线：<300mW，支线：<150mW 连 接 主线/支线：KNX 总线连接端子（红/黑）（直径 0.8mm） 环境条件 运行:–5 °C ... + 45 °C 存储:–25 °C ... + 55 °C 运输:– 25 °C ... + 70 °C 湿度:<93%，结露除外 保 护 IP 20 to EN 60529 产品规格 尺 寸:36×90×64mm 重 量:0.1KG 外 壳:塑料外壳，米白色 设 计 模块化安装设备，安装在 35mm 丁导轨上
