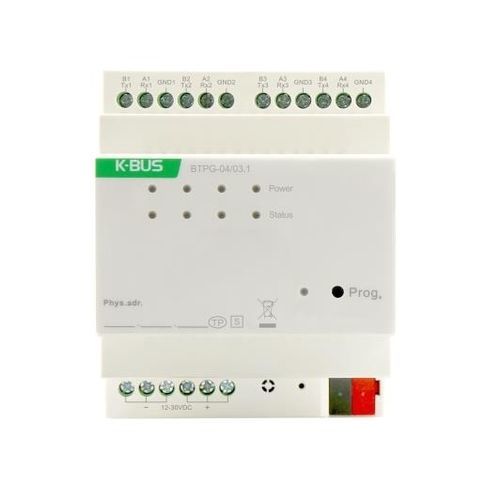

行人桥接口模块

DIN导轨KNXRS232

KNX-RS485/RS232 协议网关主要应用在智能控制系统中，采用丁轨道安装方式。可以实现Modbus/RS485/RS232 与 KNX 总线的通信。KNX-RS485/RS232 协议网关不仅需要 KNX 总线供电，而且还需要一个 12-30V DC 的辅助电源供电。物理地址的分配及参数的设定都可以使用带有.knxprod 文件的工程设计工具软件 ETS（版本 ETS5.7 以上）。 产品功能 可配置通讯参数 可配置通讯参数 可配置通讯相关的基本参数，如波特率、数据位、停止位、奇偶校验位等 通讯点位数 通讯点位数 通道最大支持 500 个功能点，每个点位功能都只是单向，可独立配置方向，以及相应点位的名称、数据类型（支持1bit/2bit/4bit/1byte/2byte） Modbus 主机功能 Modbus 主机功能 可作为 Modbus 主机，读取从机设备的寄存器数据，并与 KNX 互通。 Modbus 从机功能 Modbus 从机功能 可作为 Modbus 从机，将 KNX 设备的数据上传到主机或 BA 系统上。 通用数据转换 通用数据转换 可作为普通的网关，只做数据的转换，无通讯机制和逻辑处理。 空调对接 空调对接 支持大金 VRV 空调 Modbus RTU 控制协议，支持 64 个室内机的独立控制。 其他 其他 支持部分厂家的电动窗帘和背景音乐主机控制通讯协议。 产品参数 电 源 工作电压：21-30V DC，由 KNX 总线提供 总线电流： <6mA 30V DC 总线功耗：<180mW 辅助电源 电压： 12-30V DC 电流： <60mA 30V DC 功耗： <1.8W 连 接 KNX： 总线连接端子(红/黑) 辅助供电： 螺丝接线柱 RS485/RS232： 螺丝接线柱 电缆横截面： 多芯 0.2-1.5mm2 单芯 0.2-2.5mm2 扭力矩： 0.4N-m 温度范围 运行： –5 °C ... + 45 °C 存储： –25 °C ... + 55 °C 运输： – 25 °C ... + 70 °C 环境条件 湿度： <93%，结露除外 设 计 安装在 35mm 丁轨道上，模块化安装 外观 尺 寸： 72 x 90 x 64.1mm 重 量： 0.17KG
