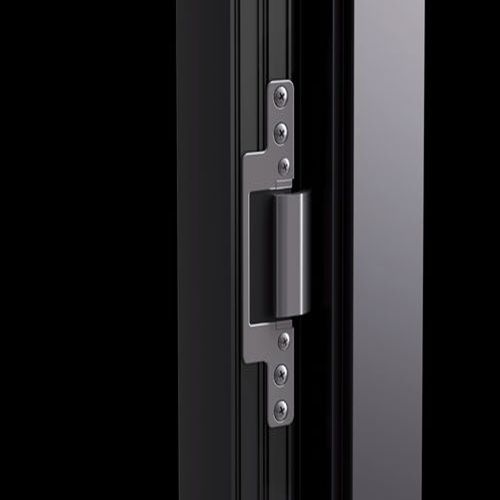

门铰链 C.H.I.C. Door ALU16

隐形家用商用

可逆式嵌入门铰链，安装在型材内部，在门关闭时产品完全隐蔽。 该产品采用创新设计（已获专利），只需一名操作员即可在两个方向（横向和高度）进行调节。 技术特点 CHIC DOOR ALU16 是一种隐藏式合页，适用于铝合金门，即使是尺寸较大、重量较重的门。 创新的设计（已获专利）使该产品能够快速安装在型材内部。 事实上，要安装合页，只需在门框上进行加工，然后将合页插入门扇槽内即可。 产品通过预先插入窗框槽中的滑板固定在窗框上。 CHIC DOOR ALU16 可以在两个方向上进行调节： - 侧面调节（+/- 2 毫米），使用铰链调节器上的六角扳手。 - 高度调节（- 2 /+ 4 毫米），使用调节螺钉上的六角扳手。 合页旋转角度约为 105°（也取决于型材的几何形状）。 如果门的开启角度可能大于 90°，建议使用弗里兹限位臂 07621 (14/18) 或 07622 (10/14)。 窗扇调节操作可由一名操作员直接在现场完成。 CHIC DOOR ALU16 是符合 EN1935（200,000 次）- 12 级标准的 CE 标志产品。 载重量 - 120 公斤（带 2 个铰链）。 - 135 公斤，带 3 个铰链。 - 150 千克（带 4 个铰链）。 有关带闭门器的承重能力，请参阅相关的安装说明。
