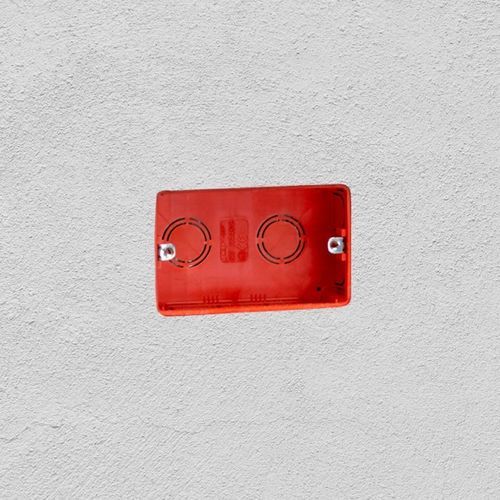

电子设备嵌入式箱体 24 SC

机械

概述
适用于住宅与商业安装的多种嵌入式、明装及地面配线箱，具有良好的机械强度，并配有多种附件（隔板、接头件、防砂浆挡板等）。地面配电箱可按容量、外观及内部配置定制，能容纳 SYSTEM 系列组件及 DIN 导轨设备。

优点

• 砌体墙用箱体：BIG BOX 型提供更大内部空间，并有丰富附件，适用于传统与智能家居应用。
• 地面箱体：针对安全性、连接性和能源分配设计；提供 10、16、20、32 SYSTEM 模块配置；可选可踏盖（空盖或不锈钢饰面）及用于浇筑混凝土地面的金属箱体。
• 明装箱用于住宅面板：与住宅面板系列兼容的美观解决方案，适合无法暗装的场合。

产品（示例）
Cod Gewiss | 内部模数 | 支架数量 | 外形尺寸 LxHxD (mm)
GW24601 | 10 SYSTEM 模块 | 2 个 5 模块支架 | 212x98x320
GW24602 | 20 SYSTEM 模块 | 4 个 5 模块支架 | 364x98x320
GW24611 | 10 SYSTEM 模块（不锈钢盖） | 2 个 5 模块支架 | 212x98x320
GW24612 | 20 SYSTEM 模块（不锈钢盖） | 4 个 5 模块支架 | 364x98x320
GW24606 | 16 SYSTEM 模块（空心盖） | 1 底座，8 个 2 模块支架 | 212x98x320
GW24607 | 32 SYSTEM 模块（空心盖） | 2 底座，16 个 2 模块支架 | 364x98x320

技术参数

• 系列：24 SC
• 安装类型：嵌入式、明装及地面配线箱
• 机械强度高；BIG BOX 可提供更大内部容积
• 附件：隔板、接头件、防砂浆挡板、分配件等
• 地面版本：10、16、20、32 SYSTEM 模块配置；可踏盖（空盖或不锈钢）；可选用于混凝土浇筑地面的金属箱体
• 盖板饰面：空心盖、不锈钢盖、INOX
• 兼容性：可容纳 SYSTEM 系列组件及 DIN 导轨设备（提供 DIN 导轨安装套件）
• 耐热丝试验：指定地面箱可达 850°C
• 典型外形尺寸：212x98x320 mm 与 364x98x320 mm
