门铰链 AL DESIGNO

用于窗平开内倒窗用铝制

产品概述
Roto AL Designo 是为大型重型窗和阳台门设计的隐蔽式铝合金五金。基于 Roto 的模块化原理，该系统具有模块化设计，可集成到大多数欧式腔室型材系统中，满足建筑对外观、功能和加工效率的要求。

主要特性

• 用于大型铝窗和阳台门的完全隐蔽式侧铰五金
• 加工友好、提高装配效率
• 基于经过验证的 Roto 模块化原理的模块化系统
• 支持最大扇重可达 180 kg（视型号而定）

亮点与产品型号

• Roto AL Designo 180 kg：适用于大型铝窗的隐蔽式铰链侧；最大扇高 3000 mm；抗破坏等级 RC 2 与 RC 3；提供 Tilt&Turn（内开内倒）与 Turn‑Only（纯旋转）两种型式。
• Roto AL Designo 150 kg：最大扇高 3000 mm；可选荷载传递以支持高达 150 kg 的重型窗扇；可连接的翻边铰链以增加中部锁点，提升密封性；可按建筑要求提供专用方案。
• Roto AL Designo 100 kg：最大扇高 3000 mm；可连接翻边铰链以增加中部锁点；可按需提供特殊配置；非常窄的 Tilt&Turn 窗可使用 390 型扇撑。

铰链侧

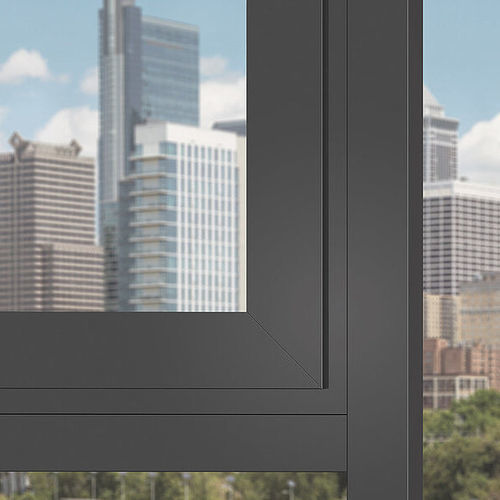

Roto AL Designo 在设计与功能上，以完全隐蔽的铰链侧成为行业标杆。除把手外，所有组件均集成于窗框和窗扇内，从外部不可见。

• 夹紧块与夹紧条的独特组合，内置穿透螺钉，实现牢固的与合与正向夹紧的铰链侧固定。

铰链侧 STS
铰链侧 STS 用于满足更高的保温与隔音要求，同时在采用荷载传递时提供最高可达 130 kg 的承载能力。该系统采用不锈钢部件、简化的安装理念和集成缓冲元件，为制造商和终端用户提供便利，适用于住宅和公共建筑。

• 转动曲线可在最小间隙或平齐型材系统下实现无碰撞开启
• 冲压不锈钢部件以提高耐久性和耐腐蚀性（适用于热带和地中海气候）
• 最大开启角：100°（标准 STS）
• 更高的荷载传递：使最大扇重从 80 kg 提升至 130 kg（具荷载传递时）
• 使用安装楔的安装概念简化并加快安装
• 产品组合覆盖约 95% 的型材系统
• 提供 Tilt&Turn 与 Turn‑Only 两种型式

铰链侧 STS 180°
铰链侧 STS 180° 适用于最大 80 kg 的窗扇，适合需要完全打开的多层住宅与高层建筑。高品质不锈钢部件确保最佳耐腐蚀性和长期耐久性；180° 开启角有利于外部清洁。

• 最大开启角：180°
• 提供 Tilt&Turn 与 Turn‑Only 型式

技术参数
扇宽：最大 1600 mm
扇高：最大 3000 mm
扇重：最大 180 kg
安全等级：RC 2 / RC 3
型材系统：欧式腔室型材系统

技术参数 — 铰链侧 STS / STS 180°（汇总）
框槽版本：V.01.1，13.5 – 14 mm；V.02.1，10 mm（仅 STS）；适用于平齐型材
Tilt&Turn 扇宽：扇撑 370：370 – 900 mm；扇撑 900：901 – 1,300 mm
Tilt&Turn 扇高：带倾斜深度限制器：530 – 800 mm；不带限制器：801 – 2,700 mm
Turn‑Only 扇宽：250 – 1,300 mm
Turn‑Only 扇高：520 – 2,700 mm
扇重（STS）：最大 80 kg（铰链侧 STS：通过荷载传递可达最大 130 kg）
认证：DIN EN 1670：5 级；EN 13126‑8：2017（欧洲）

技术规格

• 产品系列：Roto AL Designo（隐蔽式铝合金五金）
• 最大扇重（视型号而定）：最高至 180 kg
• 最大扇宽：1600 mm
• 最大扇高：3000 mm
• 可用安全等级：RC 2、RC 3
• 兼容型材系统：欧式腔室型材系统；支持平齐型材
• 支持的框槽版本：V.01.1（13.5–14 mm）、V.02.1（10 mm；僅 STS）
• 铰链侧 STS：不锈钢部件，提高耐腐蚀性，最大开启角 100°
• 铰链侧 STS 180°：不锈钢部件，最大开启角 180°
• 支持变体：Tilt&Turn 与 Turn‑Only
• 可选荷载传递：100–150 kg，STS 最高可达 130 kg（视配置而定）
• 安装/加工特点：框与扇的 Torx 驱动件；带插入式夹持叉的转角驱动便于无工具组装；固定尺寸（T4/T5）便于锁扣定位与连杆裁切
• 认证：DIN EN 1670 5 级；EN 13126‑8：2017
