预制屋顶窗 EDD-W

概述

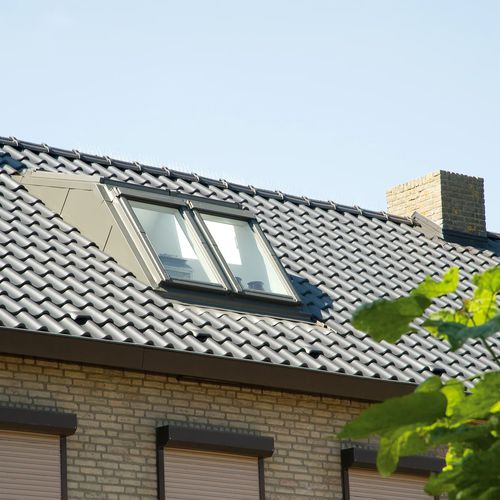

EDD-W 预制凸窗通过增加自然采光和可用面积来提升阁楼的使用价值。该产品配备四个屋顶窗（下两扇、上两扇），标准适配 78×118 cm 窗；可选 94×118 cm 或 114×118 cm。可见表面颜色为 RAL 7016。

主要优点

• 大面积采光玻璃，增加自然光和室内舒适性
• 延伸的结构增加阁楼的功能性使用面积
• 上部金属板收边的现代化凸窗外形，外观美观
• 安装便捷：无需起重机；可由小团队甚至单人高效安装
• 兼容原厂 FAKRO 外部及内部配件，可定制外观与功能

设计与安装说明
该凸窗作为耐用的预制单元交付，表面为 RAL 7016。适用于高型材屋面（可至 90 mm 或 120 mm）。随产品提供标准组件以完成组装；也可选配额外组件以支持排水与隔热处理。

设备与可选组件

• 主要组件：标准上部单元、标准铅制挡板、标准中间单元、标准右侧、标准左侧、标准中间排水槽、框架侧覆盖型材（标准）
• 附加组件（提供 / 可选）：排水落水槽、屋面导轨、隔热楔块、安装套件、挂钩、XDP 隔热套件、安装说明书、隔热泡沫

耐久结构 / 外观
该凸窗以精细的细节强化并衬托屋顶轮廓；上部采用金属板收边，呈现整洁现代的外观。

技术规格

• 型号：EDD-W
• 挡板类型：Thermo
• 屋面兼容性：高型材，最高可达 90 mm 或 120 mm (H)
• 挡板尺寸（W x H）：78x118 cm（商用 / 安装尺寸）
• 商用尺寸（W x H）：78x118 cm
• 安装尺寸（W x H）：78x118 cm
• 挡板材料：铅制挡板
• 包含的主要组件：标准上部单元；标准铅制挡板；标准中间单元；标准右侧；标准左侧；标准中间排水槽；框架侧覆盖型材（标准）
• 附加组件（提供 / 可选）：排水落水槽；屋面导轨；隔热楔块；安装套件；挂钩；XDP 隔热套件；安装说明书；隔热泡沫
• 最小屋面坡度：30°
• 最大屋面坡度：70°
• 产品编码：80AH06
• 产品重量：126.25 kg
• 包装宽度：1.357 m
• 包装长度：2.629 m
• 包装高度：0.774 m
• 标准表面颜色：RAL 7016
