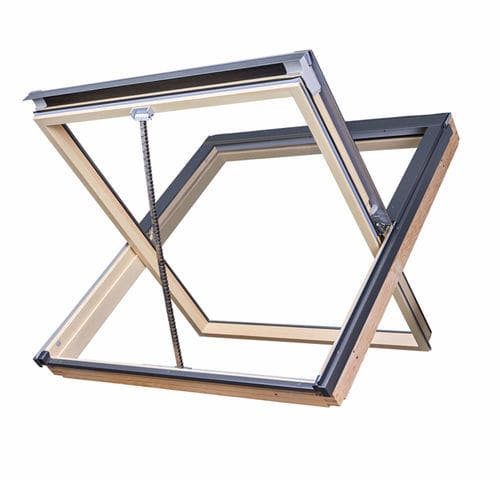

木质出烟活板门 FSR-U P5

用于屋顶

概述 FSR‑U P5 排烟通风窗将消防防护功能与日常屋顶窗的便利性结合在一起。紧急情况下可排出烟气和高温气体以提高安全性；日常使用可实现自然通风和采光，改善室内舒适度。坚固的实木结构、高质量的表面处理及 P5 玻璃组件使 FSR-U P5 适用于楼梯间、公共建筑以及对性能可验证和抗破坏性要求较高的场所。

以安全为先的结构设计 FSR‑U P5 的设计满足 EN 12101-2 对高排烟性能的要求，并支持系统的稳定运行。24V 链式执行器可在 60 秒内将窗扇打开至 90°，以实现最佳的几何排烟面积。大开口同时可在紧急情况下作为安全的屋顶疏散口使用。耐用的铰链和精密设计的机构保证在规定载荷下的结构稳定性；该产品亦支持按照 VdS 2221:2001‑08(01) 使用的重力排烟系统。

适配不同屋面坡度的灵活安装 可在 15° 至 90° 的屋面坡度上安装，使该窗适用于多种坡屋面类型及复杂结构。提供多种檐口密封件以适配不同屋面材料。窗体可配套传感器、通风开关和远程控制系统，以满足技术要求并保持日常舒适性。

主要优点

• 火灾时排烟与日常通风二合一
• 适用于高湿度房间
• 链式执行器实现自动开闭
• 适用于坡度 15°–90° 的屋面安装

玻璃组件 FSR‑U P5 配备防破坏的双腔 P5 玻璃组件，对通过玻璃的强制入侵提供高保护。内层夹层玻璃（P2A 级）在破碎时将碎片固定在膜层内，降低受伤风险并防止未经授权的进入。外层钢化玻璃提高了对机械损伤和风化的抵抗力；根据制造商规定对冰雹损坏提供终身保修。

外部包边 外部件用耐腐蚀且耐候的檐口包边处理，颜色为 RAL 7022。材料对湿气、紫外线和天气具有高抗性，确保持久保护和与现代或传统屋面相匹配的美观外观。

内部饰面 内部采用高质量松木，经真空浸渍以防霉菌，并涂覆三层聚氨酯清漆，形成耐湿、光滑的白色表面且无明显木纹—适用于厨房、浴室及对美观与功能性均有要求的区域。

链式执行器 24V 链式执行器在接入控制系统时可实现自动开闭，并能在 60 秒内达到 90° 全开。该机构保证窗扇的平稳提升以及在排烟模式和日常使用中的可靠运行。

参数 / 技术规格

• 型号：FSR-U P5
• 类型：排烟通风窗 / 日常通风用屋顶窗
• 开度：窗扇可开至 90°（全开）
• 执行器：24 V 链式执行器；60 秒内全开
• 玻璃：防破坏双腔 P5 玻璃组件；内层夹层玻璃 P2A 级；外层钢化玻璃（制造商冰雹保修）
• 用途：火灾时排烟、日常通风，可作为屋顶疏散出口
• 标准与合规：按 EN 12101-2 设计；支持符合 VdS 2221:2001‑08(01) 的系统使用
• 安装坡度范围：15°–90°
• 外部饰面：耐腐蚀包边（RAL 7022）
• 内部饰面：真空浸渍松木，三层聚氨酯漆，白色
• 适用场所：楼梯间、公共建筑、高湿度房间
• 页面示例尺寸：78x78 cm（可选项）
• 附加选项：兼容气象传感器、通风开关和远程控制系统
