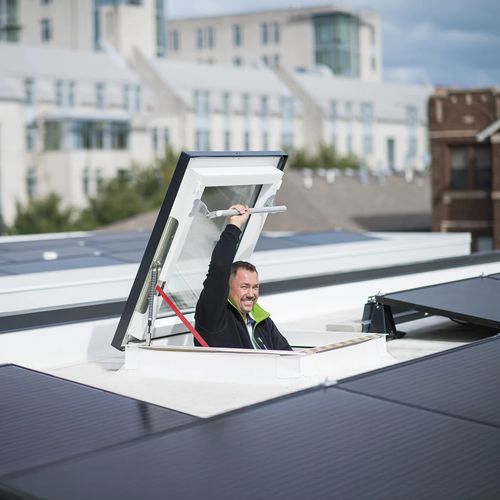

屋面上人孔 DRG P2

屋顶正方形塑料

简要描述 集功能性、安全性与优雅设计于一体。通过单一解决方案，既提供室内照明，又确保屋顶通道的安全。DRG P2 屋顶采光窗采用玻璃分段结构替代传统穹顶设计，从而提供更大的玻璃面积和现代感的外观。 P2 玻璃单元兼具防盗性能与隔热性能。气压弹簧使开启更加轻松，型材上的防滑盖板则提升了安全性和抓握感。 产品概述 设计时兼顾了功能性、平屋顶的便捷通行以及室内采光的最大化。 DRG P2 屋顶出入口采光窗凭借其优雅的外观和玻璃分段结构带来的更大玻璃面积而脱颖而出。窗框由填充隔热材料的白色多腔 PVC 型材（RAL 9010）制成，具有防潮和耐温差的特性。 产品交付时已组装完毕，可直接安装，适用于坡度为2°至15°的屋顶。可选配件（XRD/A型框架可将安装角度增加3°，以及XRD/W 15厘米底座，适用于绿屋顶、砾石屋顶或较厚的屋顶）可适应特殊的屋顶结构。 主要特点

• 玻璃段提供额外采光
• P2防盗玻璃单元（内层P2A夹层玻璃 + 外层钢化玻璃）
• 窗扇开启角度：根据尺寸不同，最大可达60°或80°（顶部铰链）
• 气压弹簧确保开启顺畅且开启后位置稳定
• 型材上配有防滑盖，确保屋顶通行更安全
• 适用于坡度为2°至15°的屋顶安装
• 交付时为完整套装，可直接安装

材料与外观

• 窗框：多腔室uPVC型材，白色（RAL 9010）
• 外部包层（可见外部元件/黑色间隔条）： 黑色 RAL 9005
• 玻璃：单腔 P2 玻璃单元（外层钢化玻璃 + 内层 P2A 夹层玻璃）

用途与功能

• 设计为屋顶采光口，既可安全进入平屋顶，又能提供自然采光
• 将窗户和屋顶登顶舱口的功能合二为一
• 气压弹簧辅助窗扇确保安全操作，无自发关闭风险

特性 / 技术规格

• 型号：DRG P2
• 品牌：FAKRO
• 商业尺寸（宽 × 高）：90×90 厘米（所选尺寸示例）
• 外框宽度 × 高度： 1120 毫米 × 1120 毫米
• 窗框净开孔尺寸（宽 × 高）：817 毫米 × 817 毫米
• 窗扇净开孔尺寸（宽 × 高）： 776 毫米 × 776 毫米
• 窗洞净开孔（宽 × 高）：858 毫米 × 858 毫米
• 外饰条（黑色间隔条）颜色：黑色 RAL 9005
• 窗体颜色（内侧）： 白色PVC（RAL 9010）
• 窗体材料：多腔uPVC型材
• 玻璃单元：P2单腔（内层为P2A夹层玻璃 + 外层为钢化玻璃）
• 传热系数 Uw： 1 W/m²K（针对选定尺寸且配备原装安装配件的情况）
• 密封条数量：2
• 气密性（空气渗透率）等级：4级
• 抗风载能力：C5/B5级
• 抗冲击能力： 5级（950毫米）
• 防水性能：E1200
• 可踩踏窗（Walk On）： 无
• 窗扇开启角度：最大80°（适用于90×90和100×100厘米规格）或60°（适用于90×120和120×120厘米规格），具体取决于尺寸
• 操控方式： 手动（气压杆辅助开合）
• 太阳能供电： 无（手动操作）
• 适合安装的屋顶坡度：2° – 15°
• 可选配件：XRD/A型支架（可增加3°安装角度）、XRD/W 15厘米底座（适用于绿植屋顶、砾石屋顶或保温层较厚的屋顶）
• 产品重量（以90×90为例）：89公斤
• 包装尺寸（约）：宽1.21米 × 长1.22米 × 高0.28米
