UPVC天窗 DMF DU8

倾斜四窗格1叶

简短说明

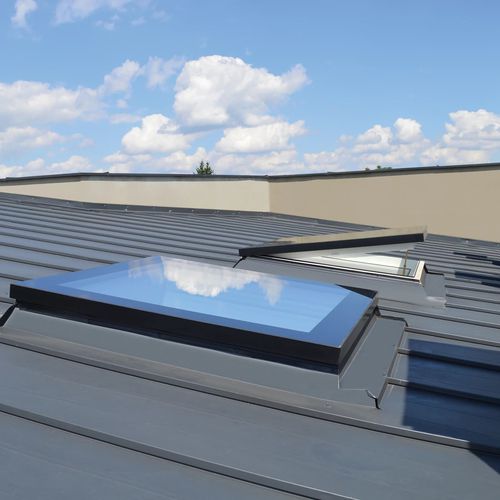

为坡度 2°–15° 的平屋面设计的现代平屋面采光窗。DMF DU8 提供高自然采光、全年热舒适性以及通过控制杆操作的最大 30 cm 翼扇倾角实现的有效通风。平整玻璃配黑色立边，呈现极简现代外观。

主要特性

• 平屋面采光窗 DMF DU8，商业示例尺寸：60 × 60 cm
• DU8 四层中空玻璃单元（专为被动式建筑）Uw = 0.64 W/m²K
• 内侧 P2A 层压玻璃以提高安全性；外侧钢化玻璃具终身抗冰雹保修
• 使用 ZSD 控制杆手动开启（翼扇倾角可达 30 cm）
• 适用于坡度 2°–15° 的屋面；坡度小于 2° 使用 XRD‑A 倾斜基座；绿化/碎石/通风屋面使用 XRD 或 XRD/W 基座
• 可配备室内附件和外置遮阳帘以减少太阳热增益

结构与功能
窗框由白色多腔 uPVC 型材（RAL 9010）制成，填充绝热材料以提高抗湿性并便于维护。外部覆层为黑色（RAL 9005）。耐用结构抗变形、抗潮湿。DU8 玻璃单元为多腔/超保温型，旨在最小化热损失并确保热舒适性。

性能要点

• 传热系数 Uw = 0.64 W/m²K（所选尺寸 60 × 60 cm，使用原装安装附件）
• 三重密封以提高气密性
• 气密等级：4 级
• 抗风荷载：C5/B5 级
• 抗冲击：5 级 – 950 mm
• 防水等级：E1200
• 隔音 Rw ≈ 33 dB

用途与安装
当垂直窗无法应用时，DMF DU8 可作为替代。建议安装于坡度 2° 至 15° 的平屋面。在附加 XRD 或 XRD/W 基座上安装可将窗提升至饰面层之上，以便在绿化、碎石或通风屋面上实现正确排水。若需增大安装角度或坡度 < 2°，请使用 XRD‑A 倾斜安装基座。

随附 / 可选设备

• 标准套件示例：ZSD 控制杆、手动执行器
• 可用选项：室内附件、外置遮阳帘；亦可选配自动化 Z‑Wave 版本（为单独产品变体）

技术参数 / 规格

• 商品名称：DMF DU8
• 商业尺寸（宽 × 高）：60 × 60 cm
• 外框外形尺寸 宽 × 高：820 × 820 mm
• 窗框净开口（宽 × 高）：517 × 517 mm
• 窗扇净开口（宽 × 高）：476 × 476 mm
• 洞口净开口（宽 × 高）：558 × 558 mm
• 框架材料 / 颜色：多腔 uPVC，PVC 白色（RAL 9010）
• 外覆层颜色：黑色 RAL 9005
• 玻璃单元：DU8 多腔玻璃单元（四层）
• Uw（所选尺寸 / DU8）：0.64 W/m²K
• 密封条数量：3
• 气密性（气密性等级）：4 级
• 抗风荷载能力：C5/B5 级
• 抗冲击能力：5 级 – 950 mm
• 防水能力：E1200
• 隔音 Rw：33 dB
• 控制系统：标准为 ZSD 控制杆手动；Z‑Wave / 电动变体单独供应
• 太阳能供电 / 电动控制（标准）：否（默认手动）
• 套件内容（示例）：ZSD 控制杆、手动执行器
• 产品重量：47 kg
• 包装尺寸（宽 × 长 × 高）：0.91 m × 0.92 m × 0.28 m
• 适用屋面坡度（最小–最大）：2° – 15°
