防护光电电池 XP 20 D

安全防护型门禁用于自动门

产品概述
XP 20 D 可调式壁挂光电对由一对调制红外发射器和接收器组成，提供名义检测距离可达20 m的检测光束。光束被遮挡时接收器状态变化，可用于门禁与栅栏的可靠障碍检测。

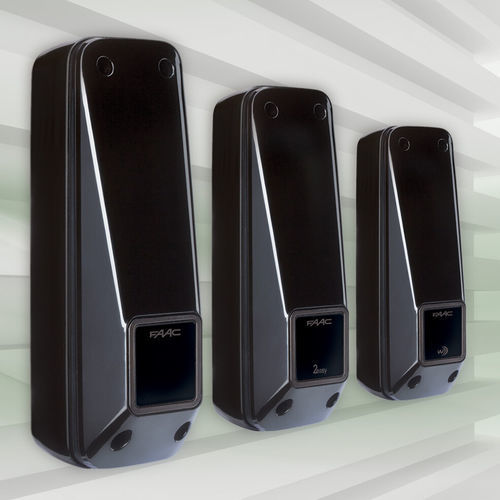

版本

• XP 20 D：发射器和接收器采用传统24 V供电的系统。
• XP 20B D：BUS 2easy 系统，仅需两根24 V非极性线；同一系统最多可安装16对；具备对外部光源干扰（例如车辆LED大灯）的防护。
• XP 20W D：接收器12–24 V供电；发射器可用12–24 V或电池（3 V CR2，未提供）供电，免去向发射器铺设电缆；可选信道允许同一系统安装最多4对，并提供外部光源干扰防护。

发射器与接收器
调制红外发射/接收对。调制技术提高了对环境光的抗干扰能力。该对用于检测光束中断，适合壁挂安装。

调节与安装
光电装置安装在带高性能透镜的旋转支架上，以优化任意方向的光束效率。旋转支架可通过快速卡扣式旋转锁定在所需位置（如需可用螺丝刀拆卸）。水平调节范围为-90°至+90°，并具备自对准容差以简化安装。

技术规格（表）
TECHNICAL SPECIFICATIONS | XP 20 D | XP 20B D | XP 20W D
电源电压 : 24V DC / 24V AC | 通过 BUS 2easy，24V 非极性两线 DC | Rx: 12-24V AC/DC; Tx: 12-24V AC/DC 或电池供电 (3 V CR2 - 未提供)
名义检测距离 : 20 m | 20 m | 20 m
安装类型 : 壁挂 | 壁挂 | 壁挂
尺寸 (LxHxD) : 41 x 130 x 42 mm | 41 x 130 x 42 mm | 41 x 130 x 42 mm
水平调节角度 : -90° +90° | -90° +90° | -90° +90°
自对准角度 : ±7° (20 m) ±13.5° (5 m) | ±7° (20 m) ±13.5° (5 m) | ±7° (20 m) ±13.5° (5 m)
障碍物检测时间 : 13 ms | 20 ms | 40 ms
吸收电流 : Rx (30 mA) + Tx (20 mA) | Rx (10 mA) + Tx (10 mA) | Rx (30 mA) + Tx (40 mA 电池) 或 5 mA @24V DC
防护等级 : IP54 | IP54 | IP54
最大触点容量 : 60 VA / 24 W (XP 20 D) | — | —
工作温度 : -20°C ÷ +55°C | -20°C ÷ +55°C | -20°C ÷ +55°C
系统容量说明 : XP 20B D 在同一系统可安装最多16对；XP 20W D 可安装最多4对

应用与优势
适用于自动门和栅栏的安全检测。可选布线方式（传统、BUS 2easy、无线/电池发射器）以适应不同安装约束：BUS 2easy 简化级联附件的布线；电池发射器可避免远端发射器的土建工程。

技术特性

• 型号：XP 20 D（亦有 XP 20B D 与 XP 20W D）
• 名义检测距离：20 m
• 安装：壁挂
• 尺寸：41 x 130 x 42 mm
• 水平调节：-90° 至 +90°
• 自对准：20 m 时 ±7%；5 m 时 ±13.5%
• 障碍物检测时间：XP 20 D = 13 ms；XP 20B D = 20 ms；XP 20W D = 40 ms
• 电源：XP 20 D = 24V DC/AC；XP 20B D = BUS 2easy 两线 24V DC（非极性）；XP 20W D = Rx 12–24V AC/DC，Tx 12–24V AC/DC 或电池（3 V CR2，未提供）
• 吸收电流：XP 20 D Rx 30 mA + Tx 20 mA；XP 20B D Rx 10 mA + Tx 10 mA；XP 20W D Rx 30 mA + Tx 40 mA（电池）/ 5 mA @24V DC
• 防护等级：IP54
• 最大触点容量（XP 20 D）：60 VA / 24 W
• 工作温度：-20°C 至 +55°C
• BUS 2easy 支持同一系统最多16对；无线变体支持最多4对
• 带高性能透镜的旋转支架及快速卡扣式旋转锁（可拆卸）
