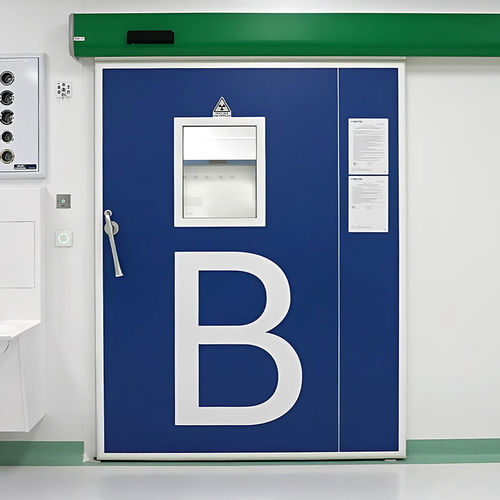

入户门 FHE

金属玻璃滑动式

概述

• 单扇或双扇自动/手动推拉门，适用于需控制细菌污染并要求气密或全密封闭合的环境。
• 可安装于预制系统及常规墙体。提供两种主要配置：气密型和全密封型。

版本

• 气密版（FHE-SSA / FHE-SSM）：垂直密封件与门框垂直型材接触，上下密封件沿水平型材和地面表面滑动以实现气密闭合。
• 全密封版（FHE-SHA / FHE-SHM）：门扇在最终闭合阶段执行组合的滑动、垂直上升和内收动作，压缩周边密封件以实现完全密封（最大垂直行程20 mm，最终闭合时约45°倾角），该动作由特殊的支撑与行车导向设计实现，无需额外执行器。

运行方式

• 可选配电机驱动的自动运行，配套适用于应用要求的控制、调节与监测系统。
• 亦可提供手柄的手动运行版本。
• 自动配置可集成符合适用法规的安全与监测装置。

A1400 AIR 驱动单元

• 电源电压 220–240 V~ 50/60 Hz
• 最大功率 140 W
• 待机功率 3 W
• 使用频率 100%（连续）
• 最大门扇厚度 65 mm
• 电动机 36 V 带编码器的电机
• 最大配件负载 1 A — 24 V
• 牵引方式 齿形带
• 开闭速度 10–60 cm/s（单扇）；20–120 cm/s（双扇）
• 部分开度调节 占总开度的5%–95%
• 停留时间 0–30 s 或 节能功能
• 夜间停留时间 0–240 s
• 编码器 标配
• 保护传感器监测（EN16005） 标配（可选择不配置）
• 低能耗运动（EN16005） 标配（可选择不配置）
• 环境工作温度 −20°C 至 +55°C
• 防护等级 IP23（室内使用）
• 法规符合性 EN 16005；EN 13489-1；EN 13489-2；EN 60335-1；EN 60335-2；EN ISO 12100；EN 61000-6-2；EN 61000-6-3

型号 / 物料编码

• FHE-SSA — 气密自动推拉门 — 105141
• FHE-SSM — 气密手动推拉门 — 105142
• FHE-SHA — 全密封自动推拉门 — 105143
• FHE-SHM — 全密封手动推拉门 — 105144

安装示例 / 图库
安装示例展示了典型的安装方式、与预制墙体的整合以及在无菌或受控环境中的成品外观。

技术规格

• 系列：FHE（型号 FHE-SSA、FHE-SSM、FHE-SHA、FHE-SHM）
• 两种配置：气密和全密封（最终闭合时可达20 mm垂直行程以实现密封）
• 驱动：自动（A1400 AIR，36 V 电机带编码器，齿形带牵引）或手动
• A1400 AIR 电气参数：220–240 V~ 50/60 Hz；最大140 W；待机3 W；连续使用
• 开闭速度：10–60 cm/s（单扇），20–120 cm/s（双扇）；部分开度5%–95%
• 配件负载：1 A — 24 V；编码器标配；IP23（室内）
• 工作温度：−20°C 至 +55°C
• 符合相关 EN 标准，包括 EN 16005 及 EN 13489 / EN 60335 系列
