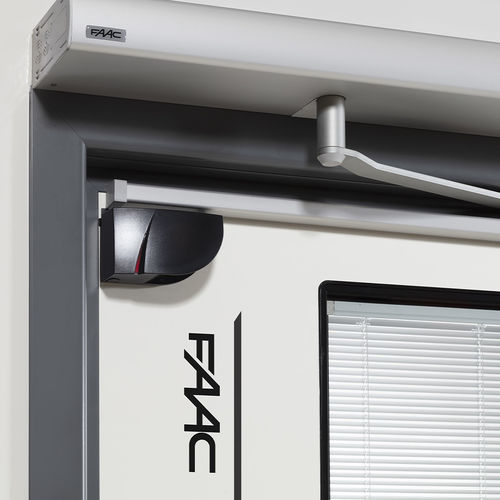

平开门自动控制器 HERMETIC

概述

• 这些自动/手动/半自动单扇或双扇摆动门，适用于需要控制细菌污染并要求气密性能的环境。
• 可与预制系统配合使用，也可安装于各类墙体；提供标准、气密或完全密封（hermetic）版本。
• 门的驱动可为手动或自动，采用适配应用需求的机电组件及可配置的控制、调节与监测系统。

门框
门框可在三面调节，由两部分组成：门框型材与副框型材，采用挤压铝材和/或宽圆形不锈钢制成。门框型材内部设有用于安装将其与副框型材连接的摩擦密封条的凹槽。型材还设计有用于固定的内部凹槽，该凹槽由与型材齐平的接缝密封条封闭。

门扇
门扇采用挤压成型的铝型材，具有宽大的圆角设计，并预留安装特殊锁具的位置。门扇下部特别设计用于安装防风密封型材。在FHE门中，门扇型材覆盖面板；对于特定需求，可提供与门扇齐平的面板。

技术说明 — A952 摆动门驱动器

• 电源电压 100-240 V~ - 50/60 Hz
• 最大功率 190 W
• 待机功率 7.3 W
• 使用频率 100%
• 电机 36 V 驱动电机
• 包含电磁锁在内的最大附件负载 1.2 A - 24 V
• 尺寸 (LxDxH) 715 x 150 x 74 mm
• 重量 12 Kg
• 断电时运行 手动推/拉开启 - 弹簧关闭
• 最大开角 100° ÷ 125°
• 开闭时间 4 - 10 s（可调）
• 保持时间 0 - 30 s
• 夜间保持时间 0 ÷ 90 s
• 编码器 标配
• 保护传感器监测（EN16005） 标配（可排除）
• 低能耗运动（EN16005） 标配（可排除）
• 工作环境温度 -20°C ÷ +45°C
• 防护等级 IP30
• 符合标准 EN 16005; EN 61000-6-2; EN 61000-6-3; EN 13849-1 Pl. D; EN 13849-2; DIN 18650-1; DIN 18650-2

型号 / 物料编号
型号 — 物料编号
FHE-HSA 气密自动摆动门 — 105145
FHE-HSM 气密手动摆动门 — 105146
FHE-HHA 气密自动摆动门 — 105147
FHE-HM 非气密手动摆动门 — 105148
FHE-HA 非气密自动摆动门 — 105149

特性 / 技术参数

• 产品：Swing Hermetic Entrance（适用于医院和无菌环境的气密选项）
• 可选版本：手动、自动、半自动；单扇或双扇；标准、气密或完全密封
• 门框：三面可调；门框型材+副框型材为挤压铝和/或宽圆形不锈钢；内部凹槽用于摩擦密封和固定；接缝密封条与型材齐平
• 门扇：挤压铝型材成型，圆角宽大；预留特殊锁具；下部型材设计用于防风密封；FHE门门扇型材覆盖面板（可按需提供齐平面板）
• 推荐驱动器：A952 — 电源 100-240 V~, 最大功率190 W，待机7.3 W，电机36 V
• A952 外形尺寸：715 x 150 x 74 mm；重量 12 kg
• 附件负载：最多 1.2 A（24 V，含电磁锁）
• 运行特性：连续使用（100%），断电时手动操作并弹簧闭合，开角 100°–125°，开闭时间 4–10 s（可调），保持时间 0–30 s，夜间保持最多 90 s
• 安全与控制：标配编码器；保护传感器监测及低能耗运动符合 EN16005（可排除）
• 环境 / 防护：工作温度 -20°C 至 +45°C；防护等级 IP30
• 法规合规：EN 16005; EN 61000-6-2; EN 61000-6-3; EN 13849-1 Pl. D; EN 13849-2; DIN 18650-1; DIN 18650-2
