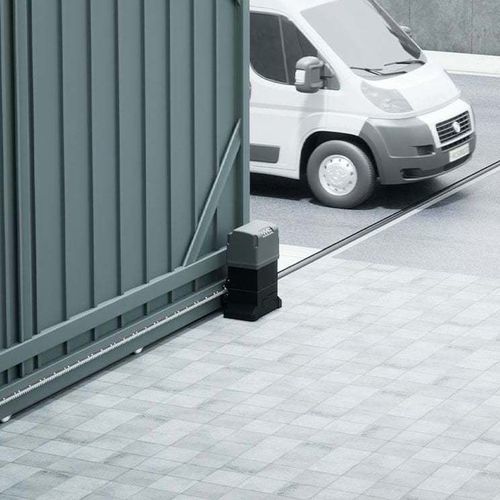

自动滑动门控制器 746 C & 844 C

概述

• FAAC 升级型齿轮电机，集成 E781S LC 电子控制单元，提供可调速等级、两路专用安全边缘输入（NC 或 8.2 kΩ）以及 Bus2Easy 连接功能。
• 高分辨率编码器的高性能闭环电机控制，改善加速/减速斜率，优化推力，降低能耗，并可调节障碍物检测灵敏度。
• 兼容性：兼容 Simply Connect 平台及 FDS 无线技术。
• 集成低功耗待机功能：E781S LC 支持符合生态设计指令 2009/125/EC 及欧盟条例 2023/826 的低功耗待机模式。可通过主板菜单启用/禁用，启用后在一段不活动时间后自动进入（标准 <0.5 W；与 Simply Connect 连接时为 2 W）。

主要性能

• 最大叶片重量：400–600 kg（746 C）/ 1,800 kg（844 C）
• 单叶最大长度：40–50 m（746 C）/ 40 m（844 C）
• 最高速度：9.6–12 m/min（746 C 各变体）及 9.6 m/min（844 C）
• 适用场景：工业 / 商业 / 住宅 — 连续使用

FAAC 746 C — 技术参数
参数 | 746 C Z16 | 746 C Z20
电源电压 | 220–240 V~ @50/60 Hz | 220–240 V~ @50/60 Hz
最大功率 | 350 W | 350 W
小齿轮 | Z16 模数 4 | Z20 模数 4
起始扭矩 | 466 N | 372 N
最大推力 | 830 N | 665 N
最大叶片重量 | 600 kg | 400 kg
最大叶片速度 | 9.6 m/min | 12 m/min
最大叶片长度 | 40 m | 50 m
停止距离 | 30 mm | 30 mm
使用类型 | 工业/商业/住宅 | 工业/商业/住宅
使用频率 | 连续使用 | 连续使用
防护等级 | IP44 | IP44
环境温度 | −20 °C – +55 °C | −20 °C – +55 °C
起动电容 | 12.5 µF | 12.5 µF
热保护 | 120 °C 自动复位 | 120 °C 自动复位
声压 (LpA) | ≤ 70 dB(A) | ≤ 70 dB(A)
润滑油 | FAAC 提供 | FAAC 提供
齿轮电机重量 | 16.2 kg | 16.5 kg
物料编码 | 109745 | 109746

FAAC 844 C — 技术参数
参数 | 844 C Z16
电源电压 | 220–240 V~ @50/60 Hz
最大功率 | 680 W
小齿轮 | Z16 模数 4
起始扭矩 | 606 N
最大推力 | 1300 N
最大叶片重量 | 1800 kg
最大叶片速度 | 9.6 m/min
最大叶片长度 | 40 m
停止距离 | 30 mm
使用类型 | 工业/商业/住宅
使用频率 | 连续使用
防护等级 | IP44
环境温度 | −20 °C – +55 °C
起动电容 | 18 µF
热保护 | 120 °C 自动复位
声压 (LpA) | ≤ 70 dB(A)
润滑油 | FAAC 提供
齿轮电机重量 | 16.9 kg
物料编码 | 109925

特性 / 技术规格

• 型号：FAAC 746 C（Z16、Z20 变体）和 FAAC 844 C（Z16）
• 电源：220–240 V~ @50/60 Hz
• 最大功率：350 W（746 C）、680 W（844 C）
• 小齿轮：Z16 模数 4、Z20 模数 4（746 C Z20）
• 推力与扭矩：参见各型号值
• 最大叶片重量：最高 600 kg（746 C）、最高 1,800 kg（844 C）
• 最大长度/速度：根据变体最高可达 50 m / 12 m/min
• 停止距离：30 mm
• 防护等级：IP44 — 工作温度 −20 °C 至 +55 °C
• 起动电容：12.5 µF（746 C）、18 µF（844 C）
• 热保护：120 °C 自动复位
• 声压：≤ 70 dB(A)
• 润滑：FAAC 提供油浴润滑，实现静音运行与延长寿命
• 控制单元：E781S LC（显示/按键、高分辨率编码器、2 路安全边缘输入、2 路可编程输出）
• 连接性：Bus2Easy，兼容 Simply Connect 及 FDS 无线技术
• 待机功耗：<0.5 W（LC 模式），若与 Simply Connect 连接则为 2 W（若启用 LC）
