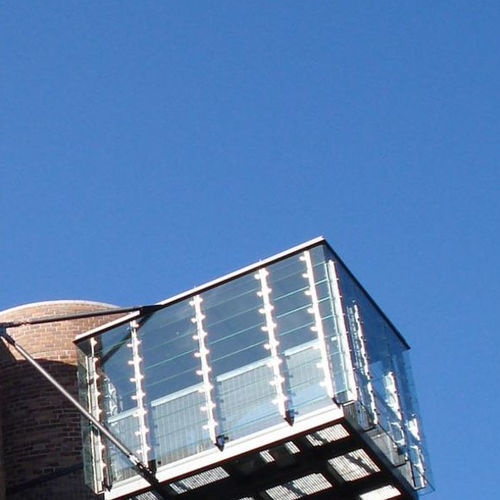

板式立面 GG BH不锈钢立式结构
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 类型
- 板式
- 材料
- 不锈钢
- 安装
- 立式
- 表面
- 结构
- 颜色
- 透明
产品介绍
产品描述
本系统尤其适用于双层幕墙，在构造和玻璃体系方面提供高度灵活性。该系统为特殊设计，技术实现将根据客户要求确定。建议在规划阶段前进行技术咨询。
文档
设计
玻璃
五金
表面处理
技术规格
本系统尤其适用于双层幕墙，在构造和玻璃体系方面提供高度灵活性。该系统为特殊设计，技术实现将根据客户要求确定。建议在规划阶段前进行技术咨询。
文档
- 系统剖面 GG BH（PDF，约97.5 KB）
- GG BH 数据表（PDF，约30 kB）
设计
- 点支撑叠合玻璃薄片，使用可旋转或固定的不锈钢板连接至现场下部结构
玻璃
- 专利玻璃构法（Patent glazing）
- LSG（夹层安全玻璃）：由2×经热处理的钢化安全玻璃或2×TVG（热强化玻璃）组成，或依据结构计算选择
- 总玻璃厚度：6–16 mm
五金
- 五金件为不锈钢（材质 1.4301）
- 可选电机驱动：230 V 或 24 V
- 电机防护等级：IP 65
表面处理
- 不锈钢 1.4301
技术规格
- 应用：主要用于双层（双壳）幕墙
- 系统类型：按客户要求实现的特殊结构
- 设计细节：点支撑叠合玻璃薄片安装于现场下部结构（可旋转或固定不锈钢板）
- 玻璃选项：专利玻璃构法；夹层安全玻璃（LSG）2×heat-soaked 或 2×TVG，视结构计算而定
- 总玻璃厚度：6–16 mm
- 五金材料：不锈钢（材质 1.4301）
- 驱动：电动机，可选 230 V 或 24 V
- 驱动防护等级：IP 65
- 表面材料/处理：不锈钢 1.4301
- 可用文档：系统剖面 GG BH（PDF，约97.5 KB）和 GG BH 数据表（PDF，约30 kB）
