地面嵌入式照明设备 TESIS

LED式圆形IP68

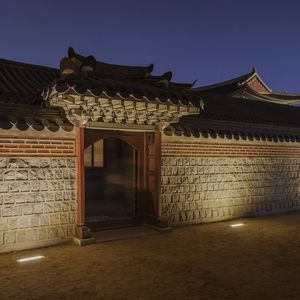

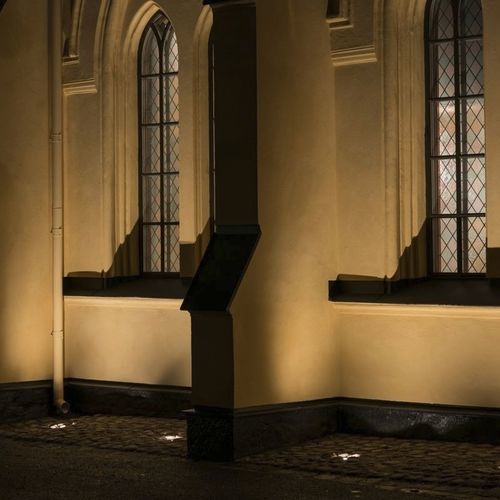

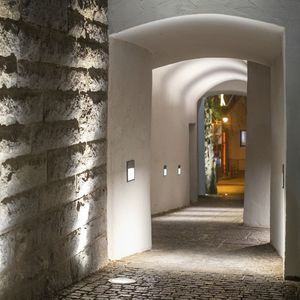

Tesis New是一套用于户外立面、地标和桥梁照明的地埋式灯具系列。该系列提供模块化光学方案、高效LED输出以及适合直接埋入地面的耐腐蚀聚合物外壳。

主要特点

• 现场免工具更换透镜和滤光片
• 可选Casambi Bluetooth无线控制
• 安全等级 II
• 防护等级最高达 IP68（可长期浸水）
• 耐腐蚀聚合物外壳，适合地面直接安装
• 防滑保护玻璃以及配套埋入箱以支持车辆通行的耐压版本

尺寸与典型光通量

• 尺寸2 — 直径：56 mm；光通量：137–268 lm
• 尺寸3 — 直径：180 mm；光通量：481–581 lm
• 尺寸4 — 直径：209 mm；光通量：299–1119 lm
• 尺寸5 — 直径：286 mm；光通量：299–1638 lm
• 尺寸7 — 直径：324 mm；光通量：899–2955 lm

配光类型

• 向上照（Uplights）— 极宽光束、回转对称，用于强调与导向
• 指向性灯具 — 从极窄到宽的光束，回转或轴向对称，用于精确强调
• 变焦指向灯 — 手动可调的圆形或椭圆光束；回转对称变焦约15°–65°；椭圆变焦约20°×70°–75°×60°
• 埋入式墙面洗墙灯 — 非对称配光，实现高度均匀的墙面照明
• 半埋入式墙面洗墙灯 — 允许非常靠墙安装并改善纵向均匀性

下载

• 产品手册（PDF）

技术参数 / 规格

• 可选尺寸：2（56 mm）、3（180 mm）、4（209 mm）、5（286 mm）、7（324 mm）
• 按尺寸划分的连接功率：尺寸2 ≈ 3 W；尺寸3：7.9 W–9.8 W；尺寸4：6.8 W–19 W；尺寸5：6.8 W–29 W；尺寸7：15.7 W–38 W
• 每种尺寸可选的配光数量：尺寸2：5；尺寸3：2；尺寸4：8；尺寸5：8；尺寸7：8
• 齐平安装：支持尺寸3、4、5和7；尺寸2不建议齐平安装
• 防护等级：IP68
• 安全等级：II
• 外壳：耐腐蚀聚合物，适合直接埋地安装
• 可更换透镜和滤光片：现场免工具更换；提供蜂巢式遮光格栅和色彩/光谱影响滤片
• 变焦光学：连续可调的回转对称变焦15°–65°；椭圆变焦可实现可调椭圆光束（约20°×70°–75°×60°）
• 面向实际应用设计：防候性结构；配套专用埋入箱时具备车辆荷载兼容性版本
