48V轨道灯系统 INVIA

DALI

主要特性

• 线性洗墙：高效且均匀地照亮垂直面，包括转角处的均匀照明。
• 适用于办公工位：具良好眩光控制，提升视觉舒适度（可参考 UGR 值进行规范化设计）。
• 多种灯具插入件：免工具插入下照灯、上照灯和洗墙灯；包含上照灯插入件与用于射灯的 Minirail 48V 导轨插入件。
• 可调白光（Tunable White）：色温可调，支持以人为本照明概念。
• 集成 48V 射灯：兼容 ERCO 48V 射灯，支持窄角 5° 光束、变焦光学与精确裁切（可选 RGBW/可调白光）。

产品描述

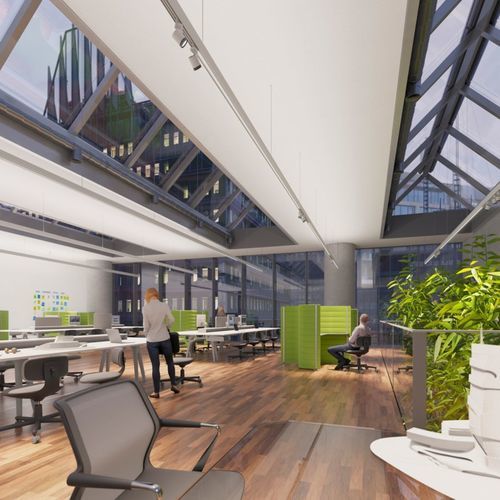

Invia 48V 连续线性照明系统形成不间断的光线，增强室内空间的动感并强调空间尺寸。该系统为天花高度最多约 8 m 的建筑照明提供精确且高效的配光，适用于公共建筑、办公场所与博物馆等。支持嵌入式、明装与吊装安装。基础型材集成四芯导体用于 48V 电源及一条 DALI 控制线，灯具插入件可免工具卡入型材。数字连接、上照灯插入件与可调白光选项使 Invia 适用于高级照明方案。

产品特性 / 结构细节

• ERCO 透镜系统（下照灯）：光学聚合物透镜；配光类型包括漫射、宽泛光（wide flood）和超宽泛光（extra wide flood）。
• 洗墙灯反射器：铝制，银色阳极氧化，高反射（用于非对称洗墙配光）。
• 上照灯扩散罩：灯具由三部分永久连接组成；聚合物结构用于间接照明。
• ERCO LED 模组：中功率 LED，色温有暖白（2700K 或 3000K）、中性白（3500K 或 4000K）或可调白光（2700–6000K）。
• 防眩罩：聚合物；表面处理选项 — 下照灯：白色（RAL9016）或黑色；洗墙灯：白色（RAL9002）或黑色。
• 外壳：铝型材结合聚合物部件；型材可现场裁切；可选形状：直线或角形。
• 驱动与控制：可切换或 DALI 调光；可通过配件（需另购 Casambi‑DALI 网关）实现 Casambi 蓝牙控制。
• 型材 / 供电：底侧设计用于安装灯具；明装、吊装和嵌入式可选；内置导体：2 根绝缘铜导体 4.5 mm² 用于电源（1 路，最大 10 A），2 根绝缘铜导体 4.5 mm² 用于 DALI 控制线。

特性 / 技术规格

• 系统类型：模块化连续线性照明系统，灯具插入件可互换。
• 应用：公共建筑、博物馆与画廊、办公场所；适用于天花高度至约 8 m。
• 安装方式：嵌入式（覆盖或齐平）、明装、吊装。
• 配光：下照灯（漫射、wide flood、extra wide flood）、上照灯（轴对称）、洗墙灯（用于均匀洗墙的非对称配光）。
• 光源 / 输出范围（示例）：下照灯 1.2 W–31.3 W / 294 lm–5693 lm；洗墙灯 4.3 W–31.3 W / 936 lm–6134 lm；上照灯 3.7 W–5 W / 883 lm–1022 lm（典型值）。
• LED 色温：2700K、3000K、3500K、4000K 或 可调白光 2700–6000K。
• 轨道插入：Minirail 48V 集成用于 ERCO 48V 射灯（重点照明与裁切）。
• 电气：型材内集成四芯导体用于 48V 及 DALI 控制线；供电导体规格：4.5 mm² 铜导体；1 路电路，最大 10 A。
• 控制：可切换、DALI 调光、通过配件实现 Casambi 蓝牙控制。
• 材料 / 表面：铝型材、聚合物光学件/扩散件；型材表面：白色（RAL9002）、黑色或银色粉末喷涂；防眩罩表面视灯具类型而定。
