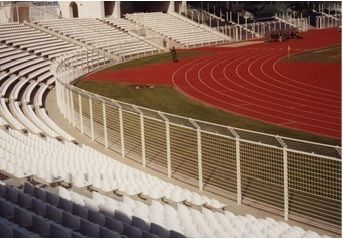

金属网格围栏 CHAMPION D.M.

焊接网格用于运动场模块化

描述
该围栏按现行体育场馆建设与运行的安全规范设计。符合 UNI EN 13200-3 标准。Champion D.M. 围栏由模块化、一体式、无接缝的电焊网格面板和 IPE 100 立柱组成。结构坚固，确保比赛场地的保护与安全，同时为观众保持良好视野。可选带或不带下部面板（offendicola）。

上部面板

• 材料：碳素钢 UNI EN 10025 S235JR
• 高度：1174 mm；宽度：1995 mm
• 网孔尺寸：124 x 100 mm
• 水平构件：扁钢 25×3 mm
• 垂直构件：圆棒 Ø 5 mm
• 垂直框架为 25x3 mm 扁钢，带孔以便与立柱锚固
• 上部横梁：U 型型材 50x50x50 mm 厚度 3 mm

下部面板

• 材料：碳素钢 UNI EN 10025 S235JR
• 高度：933 mm；长度：1995 mm
• 网孔尺寸：124 x 50 mm
• 水平构件：扁钢 25×3 mm
• 垂直构件：圆棒 Ø 5 mm
• 垂直框架为 25x3 mm 扁钢，带孔以便与立柱锚固

下部面板 (offendicola)

• 材料：碳素钢 UNI EN 10025 S235JR
• 高度：540 mm
• 网孔尺寸：124 x 100 mm
• 水平构件：扁钢 25×3 mm
• 垂直构件：圆棒 Ø 5 mm
• 框架为 25x3 mm 扁钢，带孔以便与立柱锚固
• 下部面板上部横梁：方管 35×35 mm 厚度 3 mm

立柱

• 材料：碳素钢 UNI EN 10025 S235JR
• 立柱型材：IPE 100
• 高度：2550 mm（或配置 2630+560 mm）
• 带孔以便固定面板并对围栏接地

固定件

• 材料：不锈钢 AISI 304
• 防盗系统：TTQST M 10×30 黑色（可选）

表面处理

• 按 UNI EN ISO 146 热浸镀锌

标准尺寸

• 面板和立柱的标准尺寸见产品技术表（面板宽度：1995 mm；各面板高度按上部、下部和下部面板规定；立柱：2550 mm 或 2630+560 mm）

特性 / 技术规格

• 符合性：UNI EN 13200-3
• 面板类型：电焊网格，模块化且一体成型
• 主要材料：碳素钢 UNI EN 10025 S235JR
• 网孔尺寸：124x100 mm（上部面板）、124x50 mm（下部面板）、124x100 mm（下部面板）
• 水平构件：扁钢 25×3 mm
• 垂直构件：圆棒 Ø 5 mm
• 垂直框架：25x3 mm 扁钢，带孔用于锚固
• 上部横梁（上部面板）：U 型 50x50x50 mm 厚度 3 mm
• 上部横梁（下部面板）：方管 35×35 mm 厚度 3 mm
• 立柱：IPE 100 型材
• 可用面板高度：1174 mm（上）、933 mm（下）、下部面板 540 mm
• 立柱：高度 2550 mm 或可选 2630+560 mm
• 固定件：不锈钢 AISI 304；可选防盗系统 TTQST M 10×30
• 表面：按 UNI EN ISO 146 热浸镀锌
