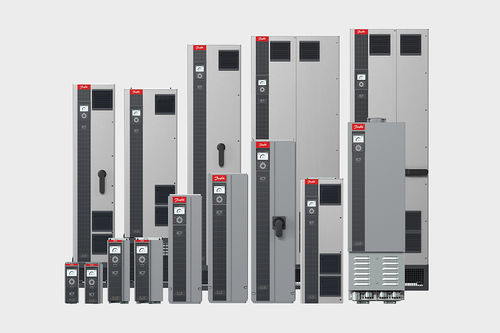

中央逆变器 IC7-HVACR

三相模块化

概述
iC7-HVACR 为下一代变频器，专为商业和工业建筑的高能效 HVAC 与制冷系统设计。其提供模块化控制、安全连接与先进监测功能，以支持苛刻现场和 Industrial IoT 集成。

产品综述
iC7-HVACR 系列包括标准型与 ULH（超低谐波）型，用于更优的谐波抑制。适用于墙挂、机柜或落地安装，并可通过可选传感器、分析与安全现场总线连接扩展 HVACR 智能功能。

供电电压与功率范围

• 标准机型：3 x 380-480 V AC — 1.1 – 710 kW
• 超低谐波（ULH）机型：3 x 380-480 V AC — 22 – 160 kW

主要特性

• 紧凑设计，减少安装占地并降低冷却需求
• 基于硬件的网络安全（加密芯片），提供端到端数据加密并防止未授权访问
• 针对 HVACR 优化的功能，配备更多传感器、分析能力及面向未来的连接性
• 内置 EMC 滤波器，符合 C1、C2 和 C3 类别
• ULH 型号可实现极低 THDi（< 3–5%），保护设备免受过热和故障影响
• 集成双以太网或 RS485 端口，支持 BACnet/IP、Modbus TCP、EtherNet/IP、PROFINET RT、EtherCAT、BACnet MSTP、Modbus RTU 等协议
• 标配 Safe Torque-Off（STO），达 SIL3 / Performance Level e (PLe)
• 多种板载传感器并支持校准，提高控制精度
• 后通道冷却可将电气室热损失最多排走90%，降低空调负荷
• 兼容感应（IM）和永磁（PM）电机
• 集成基于状态的监测（CBM），以最大化运行可用性
• 支持虚拟模型模拟驱动或功率变换器环境，降低升级风险

ULH（超低谐波）变体
iC7-HVACR 的 ULH 变体为对谐波敏感的电网或对谐波失真有严格限制的应用提供先进的谐波抑制，改善电能质量并延长设备寿命。

安装与应用说明

• 优化用于墙挂、机柜或落地安装
• 针对商业建筑 HVACR 系统及其他苛刻环境设计

数字生态与工具

• 模块化控制平台支持灵活功能扩展
• 兼容 MyDrive® Suite 与 MyDrive Insight，用于配置、监控与分析

优势

• 提高能源效率，降低运行成本
• 减少谐波干扰，满足电能质量要求
• 增强网络安全，保障 BMS 安全集成
• 通过紧凑设计与后通道冷却节省空间并降低冷却需求
• 降低生命周期成本，延长设备使用寿命

技术规格

• 产品系列：iC7-HVACR（标准型与 ULH 型）
• 供电电压：3 x 380–480 V AC
• 功率范围：标准 1.1–710 kW；ULH 22–160 kW
• 谐波性能：ULH THDi 典型值 < 3–5%
• EMC：内置滤波器，适用于 C1、C2 和 C3 类别
• 连接性：双以太网或 RS485；协议包括 BACnet/IP、Modbus TCP、EtherNet/IP、PROFINET RT、EtherCAT、BACnet MSTP、Modbus RTU
• 功能安全：Safe Torque-Off（STO）标配，达 SIL3 / PLe
• 冷却：后通道冷却以减少电气室热损失
• 安全性：基于硬件的加密芯片用于数据加密传输
• 集成传感器：多路板载传感器并支持校准
