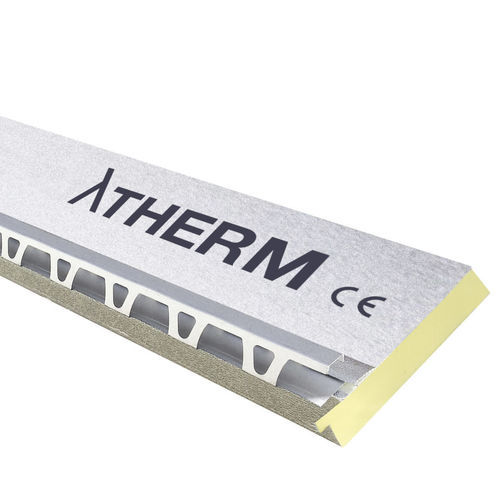

隔墙夹芯板 ESCANDELLATHERM

用于屋顶金属表面聚氨酯 PUR 内芯

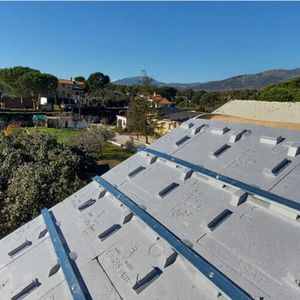

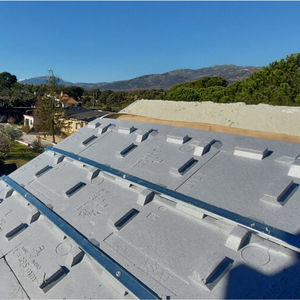

产品概述 EscandellaTherm 系统是一种用于安装高能效通风轻质屋顶的结构解决方案。该系统既适用于翻新工程，也适用于新建项目。 该系统兼具高强度与轻量化特性，可安装在绝大多数屋顶承重结构上，包括木梁、预应力混凝土、金属型材、陶瓷隔墙、混凝土楼板、金属板或木板。 主要特点

• 提高节能效益：节能且可持续的屋顶，可降低供暖和空调能耗费用。

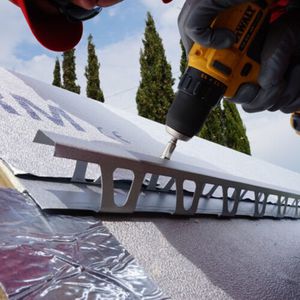

• 安装快捷简便：组装直观、简单且迅速，从而节省结构和人工成本。
• 极佳隔热性能：低透热率的隔热层，无热桥；在不牺牲室内空间的前提下对屋顶进行隔热，并确保屋面瓦下的防水性能。
• 坚固耐用：自支撑式屋顶支撑结构。
• 建筑系统：符合《建筑技术规范》新要求的系统；导热系数为 0.022 W/m·K，以更薄的厚度即可达到所需的隔热水平。

补充说明 面板配有两种不同尺寸的条带，可安装在各类陶瓷瓦上。包含光伏太阳能系统。 技术参数表（表格） 尺寸* A 3,940 毫米 B 370 或 395 毫米 C 60 - 160 毫米 重量/平方米 4.20 - 8.10 公斤 相当于屋面瓦片数量 约 15 片 安装方式 水平安装 物理及热学性能 密度：39 kg/m³ 标称导热系数：0,022 W/mk 热稳定性：-50ºC / +100ºC 尺寸稳定性 DS (TH)：8级 10%变形时的抗压强度 CS (10)：130 kPa 水蒸气扩散阻力 MU：2,000,000 长期吸水率 WL (T)：0.7% 有害物质释放：符合要求 防火等级：F级 隔声性能：22 dB 材料：聚氨酯（PU）硬质泡沫 板材厚度与热阻关系 60 mm — 2,72 m²K/W 80 mm — 3,63 m²K/W 100 毫米 — 4.54 m²K/W 120 毫米 — 5.45 m²K/W 140 毫米 — 6.30 m²K/W 160 毫米 — 7.20 m²K/W 60 mm的最小板材厚度符合A、B和C区的标准。从80 mm起，该产品符合所有气候区的标准。符合UNE-EN 13165:2015标准——建筑用隔热产品。 特性 / 技术规格

• 产品名称：EscandellaTherm
• 系统类型：适用于通风屋顶和轻型屋顶的自支撑屋顶保温板
• 材料：聚氨酯（PU）硬质泡沫
• 声明导热系数（λ）： 0,022 W/m·K
• 密度：39 kg/m³
• 热稳定性范围：-50ºC 至 +100ºC
• 尺寸稳定性 DS (TH)： 8级
• 抗压强度 CS (10)： 130 kPa
• 水蒸气扩散阻力 (μ)：2,000,000
• 长期吸水率 WL (T)：0.7%
• 防火性能：F级
• 隔音性能： 22 dB
• 板材厚度选项及热阻值：60 mm (2,72 m²K/W)、80 mm (3,63 m²K/W)、100 mm (4,54 m²K/W)、 120 毫米（5.45 m²K/W）、140 毫米（6.30 m²K/W）、160 毫米（7.20 m²K/W）
• 每平方米重量： 4.20 - 8.10 千克
• 每平方米等效屋面瓦片数量：约 15 片
• 安装方式：水平铺设
• 标准：符合 UNE-EN 13165:2015 标准
