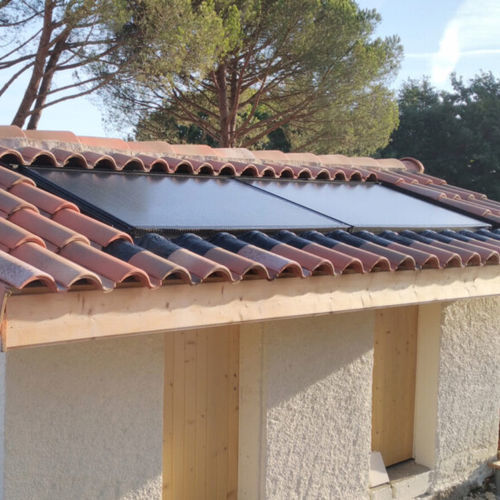

建筑整合光伏发电站 ERI

带单晶硅板带黑色太阳能组件

概述
ERI（Easy Roof Integration）是用于将光伏组件集成到通风斜屋顶的固定系统。BLACK 套件包含全黑 JINKO Tiger Neo 组件，具有30年性能保证和25年产品保证。该方案适用于改造和新建工程，垂直通风安装，适用屋面坡度为10°至50°。系统可与厂家屋瓦系列配套，实现完整一体化屋面，并包含10年产品与防水保证。

数据表
技术参数 — BLACK — RED
外形尺寸 — BLACK: 1,952 x 1,556 mm ; RED: 1,952 x 1,556 mm
组件尺寸 — BLACK: 1,762 x 1,166 mm ; RED: 1,762 x 1,134 mm
技术 — BLACK: 单晶 ; RED: 玻璃
支撑材料 — BLACK: 聚丙烯 ; RED: 聚丙烯
最大功率 — BLACK: 455 Wp ; RED: 400 Wp
最大效率 — BLACK: 22.8% ; RED: 20%
每平方米最大功率 — BLACK: 227.5 Wp/m2 ; RED: 200 Wp/m2
每平方米单元数 — BLACK: 0.5 uds ; RED: 0.5 uds
每kWp单元数 — BLACK: 2.35 uds ; RED: 2.5 uds

特性

• 提升资产价值：光伏屋面一体化可提升建筑价值并提供一体化能源解决方案。
• 易于安装：快速干式垂直安装，保证无切割的防水性；框架集成翻边；组件居中；自然通风。
• 耐候性：高性能单晶电池和钢化玻璃，抗紫外线、冰雹、腐蚀、高温、雪和风（根据 NV-65 与 Eurocode 认证为4区适用）。
• 低维护：结合太阳能屋瓦与可选电池及监控，可进行性能、储能与节能追踪。
• 能源效率：屋面一体化提高系统效率，有助于建筑自给率提升并降低能耗。
• 认证与保修：与屋瓦兼容实现完整一体化；包含10年产品与防水保证；BLACK 套件中 JINKO Tiger Neo 的组件保修：性能30年，产品25年。

注
BLACK：指 ERI BLACK 套件中所含的 JINKO Tiger Neo 全黑组件的数据。RED：指 ERI RED 套件中所含的 DHN-48Z16/DG(RR)-380-400W 组件的数据。

特性 / 技术规格

• 型号 / 系列：ERI (Easy Roof Integration)
• 外形尺寸（BLACK）：1,952 x 1,556 mm
• 组件尺寸（BLACK）：1,762 x 1,166 mm
• 技术（BLACK）：单晶
• 支撑材料：聚丙烯
• 最大功率（BLACK）：455 Wp
• 最大效率（BLACK）：22.8%
• 每平方米最大功率（BLACK）：227.5 Wp/m2
• 每平方米单元数（BLACK）：0.5 uds
• 每kWp单元数（BLACK）：2.35 uds
• 安装方式：垂直、通风；适用于屋面坡度10°至50°
• 组件保修（BLACK 套件 - JINKO Tiger Neo）：性能保证30年，产品保证25年
• 系统保修：产品与防水10年保证
