概述Skyline Pivot 是一款极简主义的中轴旋转窗/门系统,提供垂直和水平两种配置。采用隐藏式轴承机构,可配置为内开或外开。设计强调大面积玻璃以增强自然采光和全景视野。
设计与版本Skyline Vitrum 版本将薄木型材与外侧玻璃板粘合,形成连续的外部玻璃面。该设计实现了平齐的外观,突出视觉连续性和简约美学。
开启方式与特点- 垂直中轴:内开或外开,隐藏式轴承;窗扇可达最大 2.0 m 宽 × 4.0 m 高;最大扇重 800 kg。
- 水平中轴:面向大型全景开口;可旋转至 15° 用于通风,旋转至 360° 便于清洁/维护;最大尺寸 3.0 m 宽 × 1.5 m 高;最大扇重 300 kg。
- 隐藏式轴承系统保证简洁的视觉线条和便于维护及通风的功能性旋转。
材料、饰面与应用- 薄木型材,可选外部覆层(例如:仿耐候钢效果铝材)。
- 提供漆面云杉和天然或漆面橡木等饰面。
- Vitrum 配置提供连续的外部玻璃面,呈现极简且全景的外观。

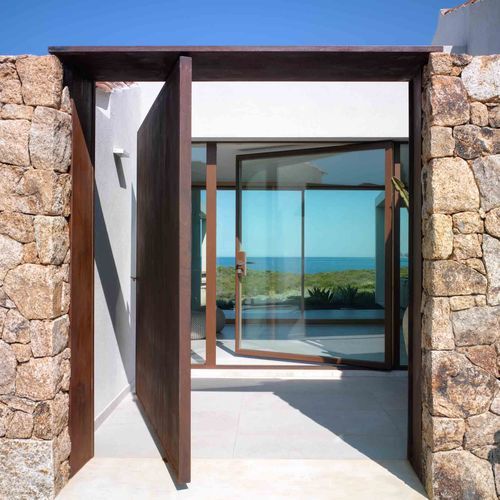

- 适用于入户门、庭院中轴门以及需大面开窗的住宅和商业建筑项目。
功能说明该中轴系统在注重设计美学的同时确保可靠的功能性能;可提供多种变体和饰面以满足建筑设计需求。
技术规格- 型号:Skyline Pivot
- 版本:垂直中轴(内开/外开)、水平中轴
- 轴承系统:隐藏式轴承机构
- Vitrum 选配:薄木型材与外侧玻璃板粘合
- 垂直 最大扇尺寸:可达 2.0 m 宽 × 4.0 m 高
- 垂直 最大扇重:800 kg
- 水平 最大尺寸:可达 3.0 m 宽 × 1.5 m 高
- 水平 最大扇重:300 kg
- 旋转角度:通风用可达 15°,清洁/维护用可达 360°
