铝制建筑遮阳板

挤压铝材带漆铝合金

产品概述
该外置无绳铝制包式遮阳百叶采用铝‑镁合金叶片，预涂耐刮涂层。叶片宽度为97 mm，厚度为0.6 mm，双边封边并配有密封条以减少噪音。每片叶片端部由隐蔽的叶片支架固定于导轨的转轴上，外观不可见且抗风性能良好。

导轨
配置自承式侧导轨，采用工业阳极氧化挤压铝制，表面可选择原色或喷漆处理。导轨尺寸：85×44 mm。导轨内置隔音和耐候插入件。

运行与控制
本遮阳系统具有降下位置自动闭合功能，并可在任意高度停止。工作位置叶片的倾角可选为37°、45°或70°。上下运动为恒定步距；终点限位装置嵌入导轨以限制上下终位置。闭合状态下可从外部锁定，提供良好遮光效果。

驱动
通过安装在检修箱内的单相同步电机 230 V – 50 Hz – IP44 实现电动控制。

项目应用

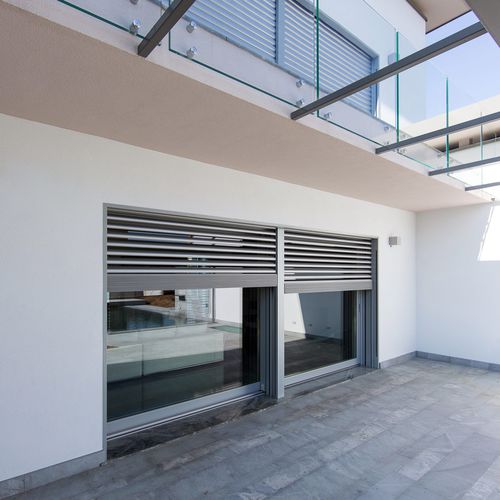

适用于建筑立面和遮阳工程（示例可见）。

技术规格

• 叶片材料：铝‑镁合金，预涂耐刮涂层
• 叶片宽度：97 mm
• 叶片厚度：0.6 mm
• 叶片封边：双侧封边并带密封条以降低噪音
• 叶片支架：固定在叶片端部并与导轨转轴连接；外部不可见；抗风
• 导轨：自承式侧导轨，工业阳极氧化挤压铝制
• 导轨尺寸：85×44 mm
• 导轨特性：内置隔音和耐候插入件
• 可选倾角：37°、45°、70°
• 运行：上下恒定步距；导轨内置终点限位
• 锁定：闭合位置可从外部锁定以增强遮光
• 驱动：单相同步电机 230 V，50 Hz，IP44（安装于检修箱内）
• 自动闭合系统：是；可在任意高度停止
