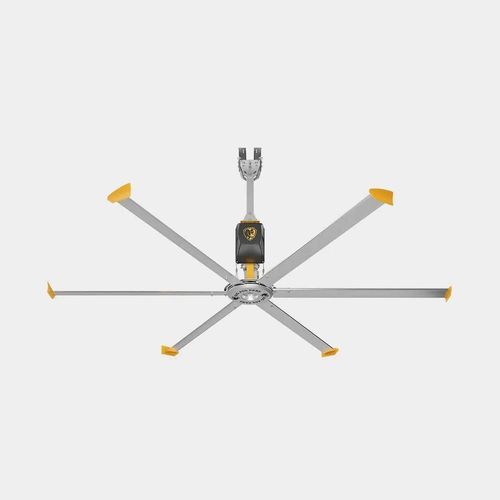

螺旋通风风扇 SHOPFAN

屋顶工业室内

概述
SHOPFAN 是一款 14 ft 工业级 HVLS 风扇，可插入标准 15A 插座。该设备出厂时已预接线并经过测试，配套 OLED 触控屏可直接进行速度调节，便于快速安装与运行。

主要特点

• 开箱即用：预接线、出厂测试，配备 15 ft 电源线，兼容 100–120V、15A 标准插座；安装后即可插电通过 OLED 调速。
• 工业级齿轮箱：通风螺旋齿轮箱，采用内联螺旋切齿，使用合成油终身润滑，由 1.0 hp 工业级电机驱动，传动系统针对较小工业空间进行匹配。
• 59,425 CFM — 14 ft 覆盖：六片带翼梢的小翼专利 Powerfoil 提供最大 59,425 CFM 的气流，覆盖 14 ft 直径；含 2 ft 延长管，兼容安装于工字梁、桁架、Z 型檩条或实心梁。
• 多重冗余安全：双重安全索、翼型固定器、轮毂夹、Grade 8 紧固件及火灾继电器集成，提供多层机械与电气安全防护。

控制选项

• 有线标准控制器：随每台风扇标配；通过易用的 OLED 触控屏实现平顺的可变速控制。可选密码保护以限制设置访问。

安装选项

• 工字梁：工业设施常见的标准安装配置。
• 桁架（Bar Joists）：可使用角铁和 Grade 8 紧固件安装于桁架天花板。
• Z 型檩条：适用于带 Z 型檩条屋架的金属结构（Z-purlin 套件另售）。
• 实心梁 / 胶合木（Glulam）：可安装于实心梁或胶合木，某些情况下可能需要工程评估。

技术文档

• 技术规格表
• 保修
• 安装指南
• 间距指南（clearance guidelines）

技术规格

• 型号系列：SHOPFAN
• 风扇直径：14 ft
• 最大风量：直径 14 ft 可达 59,425 CFM
• 翼型：六片带 winglet 的专利 Powerfoil
• 包含：2 ft 延长管
• 电源：可插入标准 100–120V、15A 插座（含 15 ft 电源线）
• 电机：1.0 hp 工业级电机
• 传动：通风螺旋齿轮箱，内联螺旋切齿，终身润滑
• 控制器：有线标准 OLED 触控控制器（可变速；可选密码保护）
• 安全特性：双重安全索、翼型固定器、轮毂夹、Grade 8 紧固件、火灾继电器集成
• 安装：兼容工字梁、桁架、Z 型檩条和实心梁（部分安装可能需工程评估）
• 运输/包装状态：预接线并出厂测试
