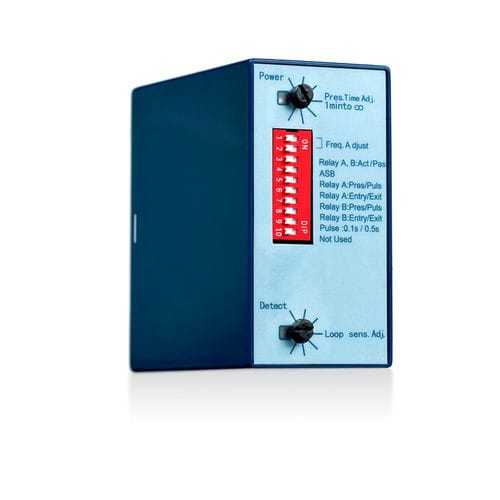

门用控制模块 MATRIX

IP嵌入式室内

感应回路控制器 技术 地感线圈 说明 MATRIX 是用于检测是否存在车辆和金属目标的感应回路控制器。最常见的应用为工业门、停车场道闸和大门。MATRIX 系列的设计可确保长期稳定检测。MATRIX-4 具有记忆效应，可在发生电力故障时存储信息。 特点 抗干扰 四种频率调节，可避免所有干扰。 灵敏度 MATRIX 具有 ABS 功能，用于使回路灵敏地检测进入视线的地面车辆、拖车舵杆或叉车。 方向性 可以在双通道回路控制器上定义运动方向。 通用 MATRIX 可借助标准连接器内嵌到大多数控制箱内。 技术规格 技术： 感应回路 调节： 自动 检测模式： 存在或脉冲 存在时间： 大于等于1分钟 脉冲时间输出： 100 ms 或 500 ms 电感范围： 20 μH 到1000 μH 频率范围： 20 kHz 到 130 kHz 频率增量： MATRIX-S: 4, MATRIX-D: 2x2 灵敏度 (ΔL/L)： 0.005% 到 0.5% 反应时间： 25 ms 电源： MATRIX-S & -D 12-24：12-24 V AC/DC +/-10% MATRIX-S & -D 220：230 V AC +/-10% 电源频率： 48 到 62 Hz 功耗： < 2.5 W 防护等级： IP40 温度范围： -30 °C 到 +70 °C（存储）；-30 °C 到 +40 °C（运行） 输出： 最大接触电压： 最大接触电流： 2 个继电器（无电势转换触点） 230 V AC 5 A（电阻） LED 指示灯： 绿色 LED：通电；红色 LED：回路状态 保护装置： 回路绝缘变压器、齐纳二极管、气体放电箝位 主要连接器： 标准 11 针圆形连接器 86CP11 尺寸： 77 mm (H) x 40 mm (W) x 75 mm (D) 重量： < 200 g
