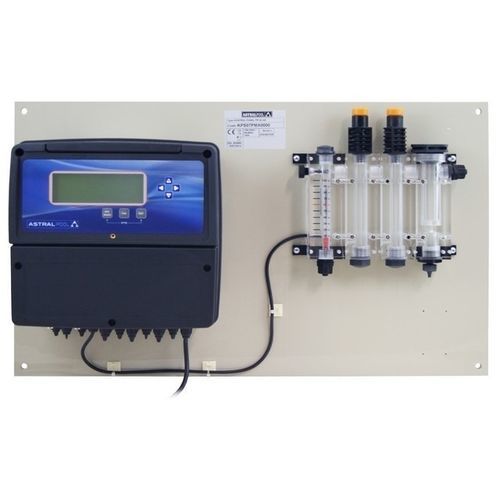

多功能游泳池控制面板 66175

可编程模块化用于泳池浮沫过滤器

产品概述
Controller 系列面板为水处理应用提供的成套组装控制系统。模块化、紧凑的设计使安装、调试和现场快速组装更加便捷。组件安装于 PVC 面板上，依据所选探头和配置提供多种尺寸选项。

主要技术特性

• 根据所选探头提供不同的测量量程。
• 游离氯量程：0–2、0–5、0–10、0–20 和 0–200 ppm。
• pH 量程：0–14。
• ORP（氧化还原电位）量程：+/-1500 mV。
• 温度测量范围：0–50 ºC。
• 稳定的氯测量，pH 依赖性低。
• 所有尺寸/版本支持自校准功能。
• 水流不足时触发报警输出。
• 外壳防护等级：IP65。
• 250 V / 10 A 继电器用于连接投药泵或盐电解装置。
• 4–20 mA 模拟输出用于信号重传或比例泵控制。
• 电源：230 V / 50 Hz。
• 可配置设定值与可编程报警。
• 校准期间及停止流量时的泵暂停功能。
• 温度读取与自动补偿（可选 PT100）。
• 三种设定点控制模式：开/关、时间比例和脉冲比例。
• RS485 通信端口以便外部集成。

组件清单（包含）

• 亚克力（甲基丙烯酸甲酯）探头支架，带流量调节器、取样阀和流量传感器。
• 进水口用 80 µm 过滤器滤筒及滤架。
• DPD 标准校准溶液。
• 组装配件及安装/使用说明书。
• 根据版本配置提供相应传感器。

型号 / 备件
代码 | 描述 | 备件
66175 | Controller 游离氯 | 见备件
66176 | Controller pH / ORP / 游离氯 | 见备件
66177 | Controller pH / 游离氯 | 见备件
66178 | Controller pH / Redox | 见备件
66168 | pH / 安培法游离氯传感器 | 见备件
66169 | pH / ORP / 安培法游离氯传感器 | 见备件
66170 | Controller pH / ORP / 游离氯 / 总氯（安培法） | 见备件


技术规格

• 品牌：Astralpool。
• 系列 / 型号：Controller。
• 结构：PVC 面板组件；亚克力探头支架。
• 防护等级：IP65。
• 电源：230 V / 50 Hz。
• 继电器额定：250 V / 10 A。
• 模拟输出：4–20 mA。
• 通信：RS485。
• pH 范围：0–14。
• ORP 范围：+/-1500 mV。
• 温度范围：0–50 ºC（可选 PT100 用于自动补偿）。
• 随附文档：安装手册、产品资料及多语言说明书。
