过滤游泳池控制面板 25717

泵用防水遥控

产品说明

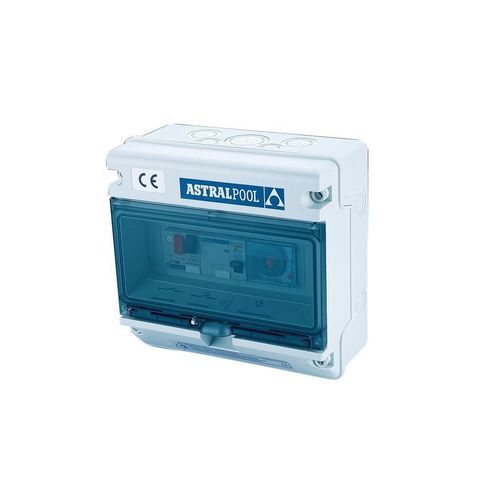

IP65 防护等级的过滤泵控制箱，带透明前门、锁与钥匙；适用于墙面安装，适合需 IP65 保护的室内/室外环境。

电气兼容性

• 220/240V 单相 (P+N+T) 50Hz/60Hz
• 380/415V 三相 (3P+N+T) 50Hz/60Hz
• 220/230V 三相 (3P+T) 50Hz/60Hz

功能与接线
24小时主时钟，15 分钟步进编程。提供泵远程控制（运行/停止）接口及辅助设备接口（例如低温检测器、液位控制）。每个进出线处配备电缆密封接头（gland）。

随附资料

• 电气原理图
• 接线图
• 安装说明
• CE 认证
• 每个进出线处的电缆密封格（gland）
• 用于墙面安装的螺钉和膨胀塞（4 个）

选择与使用
应根据过滤泵的额定电流选择控制箱。含可调磁热保护（1.6 A 至 10 A）、接触器和 24 小时程序时钟。带 3 位选择开关：Auto / 0 / Manual。

代码 / 类型
CODE | 描述 | 备件
25717 | Type A（详见技术表） |
25718 | Type B（详见技术表） |
25719 | Type C（详见技术表） |
25720 | Type D（详见技术表） |

特性 / 技术规格

• 防护等级：IP-65
• 面板：透明玻璃，带锁和钥匙
• 电压兼容性：220/240V 单相 (P+N+T)、380/415V 三相 (3P+N+T)、220/230V 三相 (3P+T) — 50/60Hz
• 时钟：24 小时主时钟，15 分钟步进
• 远程接口：泵的运行/停止及辅助设备接口（如低温检测、液位控制）
• 随附文件：电气原理图、接线图、安装说明
• 认证与配件：CE 认证；每个进出线处的电缆密封格；墙面安装所需螺钉与膨胀塞（4 个）
• 保护与控制组件：磁热保护（1.6–10 A）；接触器
• 操作选择器：3 位 — Auto / 0 / Manual
• 可用型号/代码：25717 (Type A)、25718 (Type B)、25719 (Type C)、25720 (Type D)
