自动滑动门控制器 ONDA 623

模块化

概述
适用于住宅（最高600 kg）和公寓/社区（最高400 kg）的滑动门自动化套件。包含 ONDA 623 齿轮电机，内置 SC230 控制单元及 433.92 MHz 内置无线接收器。设计用于配备可调高度基础板的安装，并具备断电时用于手动操作的紧急释放装置。

合规与主要特性

• 在理想安装条件下，符合 EN12453 和 EN12445 关于障碍物检测和运动反转的要求。
• 电子扭矩调节结合编码器技术，保证开闭动作的平稳渐进接近。
• 可通过可选电池组安装于操作器外壳内以保证运行连续性。
• 压铸铝外壳。
• 铝体蜗杆齿轮电机，带板载电子控制单元。
• 包含可调高度基础板，便于对中与安装。
• 带定制钥匙的紧急释放拉杆，供断电时手动释放使用。

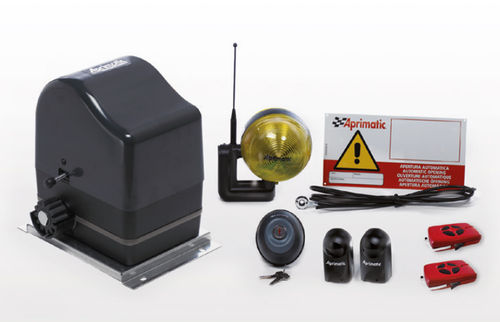

包装清单

• 41623/001 - ONDA 623 齿轮电机，板载 SC230 控制单元；433.92 MHz 内置无线接收器；释放钥匙；基础板套件。 - 1 件
• 41905/004 - TM4 - 433.92 MHz 四通道发射器 - 2 件
• 41929/003 - ET2N-ET20N 专用 433.92 MHz 天线套件 - 1 件
• 41840/006 - ET2N 24V LED 闪光灯 - 1 件
• 41812/008 - ER 12-24V 光电池对 - 1 件
• 41830/007 - PC12E 壁装钥匙开关 - 1 件
• (Aprimatic signal panel) - 1 件

技术规格

• 型号 / 名称：ONDA 623
• 用途：用于住宅和公寓/社区应用的滑动门自动化套件
• 最大门扇重量：住宅最多600 kg；公寓/社区最多400 kg
• 电机类型：铝体蜗杆齿轮电机
• 控制单元：板载 SC230 电子控制单元
• 安全性：在理想安装条件下符合 EN12453 和 EN12445
• 扭矩控制：电子扭矩调整结合编码器技术
• 无线：内置 433.92 MHz 接收器
• 包含配件：内置无线接收器、释放钥匙、基础板套件、TM4 发射器、天线套件、闪光灯、光电池、钥匙开关、信号面板
• 备用电源：可选电池组可安装于操作器外壳内
• 外壳：压铸铝
• 紧急释放：定制钥匙操作的拉杆
• 基础：可调高度基础板
